工業用配管システムに関しては、フランジはパイプ、バルブ、ポンプ、その他の機器を接続する上で重要な役割を果たします。利用可能なさまざまなタイプのフランジの中で、ANSIフランジは北米や世界の他の多くの地域で広く使用されています。 ANSIフランジは異なる圧力クラスに分類され、クラス150とクラス300が最も一般的に使用されている2つの2つです。 ANSIフランジサプライヤーとして、私はしばしばこれら2つのクラスの違いについて尋ねられます。このブログ投稿では、ANSI Flangeクラス150とクラス300の詳細を掘り下げ、主要な違いとアプリケーションを強調します。
圧力評価
ANSIフランジクラス150とクラス300の最も重要な違いは、圧力評価にあります。圧力定格は、フランジが特定の温度条件下で耐えることができる最大圧力の尺度です。 ANSIフランジクラス150は、クラス300と比較してより低い圧力を処理するように設計されています。
- ANSIフランジクラス150：このクラスのフランジは、低圧アプリケーションに適しています。通常、約100°F（38°C）の標準温度で、クラス150フランジは約270 psi（平方インチあたりポンド）の最大圧力を処理できます。ただし、温度が上昇すると、フランジの圧力 - 処理能力が低下します。
- ANSIフランジクラス300：クラス300フランジは、より高い圧力アプリケーション向けに設計されています。同じ標準温度100°F（38°C）で、クラス300フランジは約740 psiの最大圧力に耐えることができます。クラス150フランジと同様に、クラス300フランジの圧力 - 処理能力も温度の上昇とともに減少します。
この圧力定格の違いにより、クラス300フランジは、一部の工業化学プロセス、高圧力蒸気システム、特定の石油およびガスアプリケーションなど、より高い圧力が予想されるシステムにより適しています。一方、クラス150のフランジは、一般的に、給水システム、低圧力換気システム、いくつかの一般的な目的配管アプリケーションなどの要求の少ないアプリケーションで使用されます。
寸法
ANSIフランジクラス150とクラス300のもう1つの顕著な違いは、その寸法です。クラス300フランジは、一般にクラス150フランジよりも大きくて重いです。
- 外径：クラス300フランジの外径は、同じ公称パイプサイズのクラス150フランジの外径よりも大きい。たとえば、4インチの公称パイプサイズの場合、クラス150フランジの外径は約10.5インチで、同じ公称サイズのクラス300フランジの外径は約12インチです。
- 厚さ：クラス300フランジは、クラス150フランジよりも厚いです。より高い圧力に耐えるには、厚さの増加が必要です。厚いフランジは、より構造的な完全性を提供し、高い圧力条件下での変形または故障のリスクを軽減します。
- ボルトの穴のサイズと量：クラス300のフランジには、通常、クラス150フランジと比較して、ボルト穴が大きく、ボルト穴が多いです。これは、フランジをしっかりと固定し、より高い圧力の下でタイトなシールを維持するために、より大きく、より多くのボルトが必要であるためです。
クラス300のフランジのより大きな寸法は、設置のためにより多くのスペースが必要であり、使用される材料の量が増加するため、より高価になる可能性があることを意味します。
材料と建設
ANSIフランジクラス150とクラス300の両方は、炭素鋼、ステンレス鋼、合金鋼など、さまざまな材料で作ることができます。ただし、クラス300フランジの圧力要件が高いため、高品質の材料またはより正確な製造プロセスが必要になる場合があります。
- 材料品質：場合によっては、クラス300のフランジは、クラス150フランジと比較して、より高い強度とより良い耐食 - 抵抗特性を持つ材料から作られることがあります。たとえば、腐食性環境では、長期的な信頼性を確保するために、より腐食性の耐性グレードのステンレス鋼からクラス300フランジを作ることができます。
- 製造耐性：クラス300フランジの製造耐性は、多くの場合、クラス150フランジのフランジよりも厳しいものです。これは、フランジが適切なシールを維持し、漏れなくより高い圧力に耐えることができるようにするためです。クラス300のフランジには、寸法、表面仕上げ、平坦性の強い許容範囲が必要です。
料金
予想どおり、ANSIフランジクラス300のコストは一般にクラス150のコストよりも高くなります。クラス300フランジのより高いコストに寄与する要因には次のものがあります。
- 材料コスト：より大きなサイズと潜在的に高い - クラス300フランジで使用される高品質の材料は、材料コストの増加をもたらします。
- 製造コスト：クラス300のフランジに必要なより正確な製造プロセスとより厳しい許容範囲もコストを増します。
- インストールコスト：クラス300フランジのサイズと重量が大きいほど、設置にはより多くの労力と特殊な機器が必要になる場合があり、全体的なコストがさらに増加します。
ただし、コストの差はアプリケーションの要件と比較検討する必要があることに注意することが重要です。高圧アプリケーションでは、コスト削減のためにクラス300フランジの代わりにクラス150フランジを使用すると、安全リスクと潜在的なシステムの故障につながる可能性があります。
アプリケーション
圧力評価、寸法、材料、およびコストの違いにより、ANSIフランジクラス150およびクラス300の特定のアプリケーションが決定されます。
- ANSIフランジクラス150アプリケーション：
- 給水システム：地方自治体の給水ネットワークでは、クラス150のフランジがパイプ、バルブ、ポンプを接続するために一般的に使用されます。これらのシステムの圧力が比較的低いため、クラス150フランジはコスト - 効果的な選択になります。
- 低 - 圧力換気システム：空気圧が比較的低い商業ビルの換気システムの場合、クラス150のフランジを使用してダクトワークコンポーネントを接続できます。
- 一般 - 目的配管：住宅および小規模な商業配管アプリケーションでは、クラス150のフランジが、シンク、トイレ、その他の配管器具の接続によく使用されます。
- ANSIフランジクラス300アプリケーション：
- 工業化学プロセス：多くの化学製造プロセスには、高い圧力反応が含まれます。クラス300フランジは、これらのプロセスでパイプと機器を接続して、システムの安全性と信頼性を確保するために使用されます。
- 高圧力蒸気システム：発電所や産業施設の蒸気システムは、多くの場合、高い圧力で動作します。クラス300フランジは、漏れなく高圧力蒸気に耐えることができるため、これらのアプリケーションに適しています。
- 石油およびガス産業：高圧液が関与している一部の石油およびガスの生産および輸送システムでは、クラス300のフランジを使用して、パイプライン、バルブ、その他の機器を接続します。
他のフランジ標準との比較
また、ANSIフランジを他の人気のあるフランジ標準と比較する価値があります彼はフランジにいますそしてGost Flange。

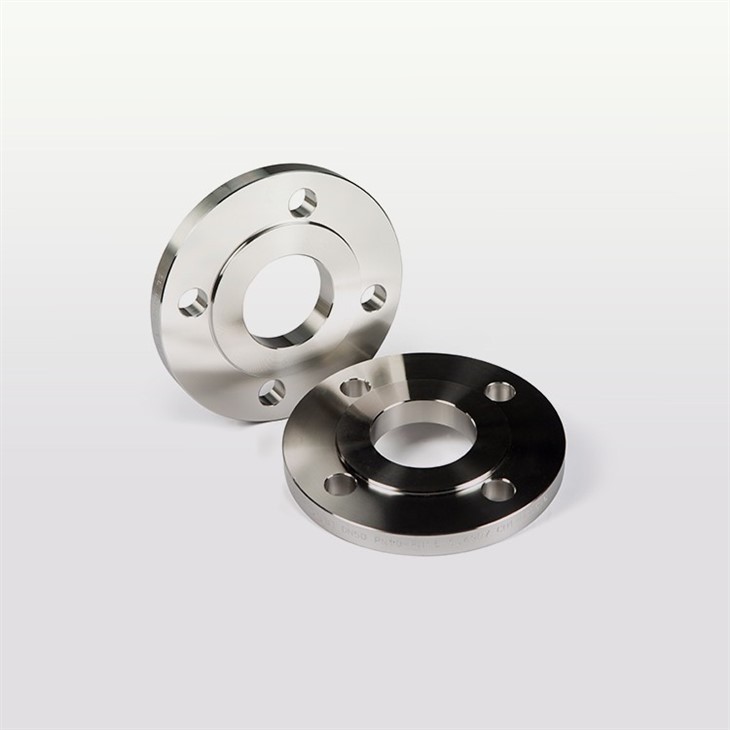

- 彼はフランジです：JIS（日本の産業基準）フランジには、独自の圧力クラスと寸法があります。圧力と定格のフランジの一般的な概念にはいくつかの類似点があるかもしれませんが、JISフランジの特定の圧力評価、寸法、および材料要件はANSIフランジとは異なる場合があります。たとえば、JISフランジの圧力 - 温度評価は、異なる計算方法に基づいている場合があり、ANSIフランジに直接匹敵しない場合があります。
- GOSTフランジ：GOST（ソビエト連邦の州標準）フランジは、ロシアおよび旧ソビエト連邦の他のいくつかの国で一般的に使用されています。 JISフランジと同様に、GOSTフランジは、圧力評価、寸法、製造基準の点で独自の特性を持っています。 ANSI、JIS、およびGOSTフランジを選択する場合、アプリケーションの特定の要件と既存の配管システムとの互換性を考慮することが重要です。
結論
結論として、ANSIフランジクラス150とクラス300の違いは重要であり、主に圧力評価、寸法、材料、コスト、およびアプリケーションに関連しています。としてAnsi Flangeサプライヤー、各アプリケーションに適切なタイプのフランジを提供することの重要性を理解しています。低い圧力システムにクラス150フランジが必要か、高圧力アプリケーション用のクラス300フランジが必要かどうかにかかわらず、私はあなたのニーズを満たすために幅広い高品質のANSIフランジを提供できます。
配管プロジェクトに参加していて、適切なANSIフランジを選択する必要がある場合は、詳細な議論のために私に連絡することをお勧めします。私はあなたがあなたの要件を評価し、技術的なアドバイスを提供し、競争力のある価格設定を提供するのを手伝うことができます。調達に手を差し伸べ、特定のニーズについて話し合うことをheしないでください。
参照
- ジョージ・A・ナイヤルによる「配管ハンドブック」
- ANSI/ASME B16.5パイプフランジとフランジ付きフィッティングの標準
